प्लानो-अवतल आयताकार बेलनाकार लेंस एक-अक्षीय बीम विस्तार के लिए संयुक्त-अक्षीय नकारात्मक इमेजिंग प्रदान करते हैं और अनुप्रयोगों की एक विस्तृत श्रृंखला होती है। अवतल बेलनाकार सतह दर्पण की आवश्यकता होने पर दर्पण लेंस का उपयोग दर्पण के रिक्त स्थान के रूप में भी किया जा सकता है।

कस्टम ट्रंकेटेड डबलट और सिंगलेट से लेंस यूएनआई ऑप्टिक्स

हम एक व्यापक रिवाज प्रदान करते हैं छोटा कर दिया डबल लेंस सेवा। उद्योग में हमारे 30 साल के अनुभव की विरासत के साथ इसका मतलब है कि हम हमेशा आपके लिए सही उत्पाद और विनिर्देश ढूंढ सकते हैं, चाहे आपको विदेशी सामग्री की आवश्यकता हो, या असाधारण रूप से सख्त सहनशीलता की आवश्यकता हो, हमें आपकी पूर्ण संतुष्टि की आपूर्ति करने की हमारी क्षमता पर भरोसा है। नीचे दी गई तालिका हमारे दोहरे लेंस का संक्षिप्त अवलोकन है और यह संपूर्ण सूची नहीं है। यदि आपकी व्यक्तिगत आवश्यकताएं पूरी नहीं होती हैं, तो कृपया हमारी तकनीकी बिक्री टीम से संपर्क करें, जिसे सलाह देने में खुशी होगी और यह एक विस्तृत सूची नहीं है। यदि आपकी व्यक्तिगत आवश्यकताएं पूरी नहीं होती हैं, तो कृपया हमारी तकनीकी बिक्री टीम से संपर्क करें, जिसे सलाह देने में खुशी होगी।

विशिष्ट निर्दिष्टीकरण:

विशिष्ट सामग्री : चकमक पत्थर (N/F2) और क्राउन (BK7)
चकमक पत्थर (SF6) और क्राउन (N-LAK22)
यूवी & आईआर सामग्री अनुरोध पर
व्यास : 3 मिमी से 200 मिमी +
फोकल लम्बाई : 3 मिमी से 1000 मिमी +
केंद्र : <3 आर्कसेकंड
सतह का आंकड़ा : <0.1 फ्रिंज
सतही गुणवत्ता : <10/5 स्क्रैच/डिग
कोटिंग विकल्प : यूवी/विज़/एनआईआर के लिए आर.ए.वी. के साथ सिंगल लेयर और बीबीएआर कोटिंग <0.25%

आपके व्यक्तिगत आवेदन के लिए प्राप्त करने योग्य विशिष्टताओं के बारे में अधिक जानकारी b ई हमारी तकनीकी बिक्री टीम से संपर्क करके मिला।

For semiconductor and precision electronics manufacturing inspection and alignment, new energy lithium-ion battery defect detection, ultra-thin flat panel display surface defect inspection, and high-speed printing quality inspection.

· Developed for 72mm big frame sensor

· IR correction

· Excellent optical performance, uniform imaging of center and edge

Product information: Custom designs are available upon request.

उत्पाद की विशेषताएँ:

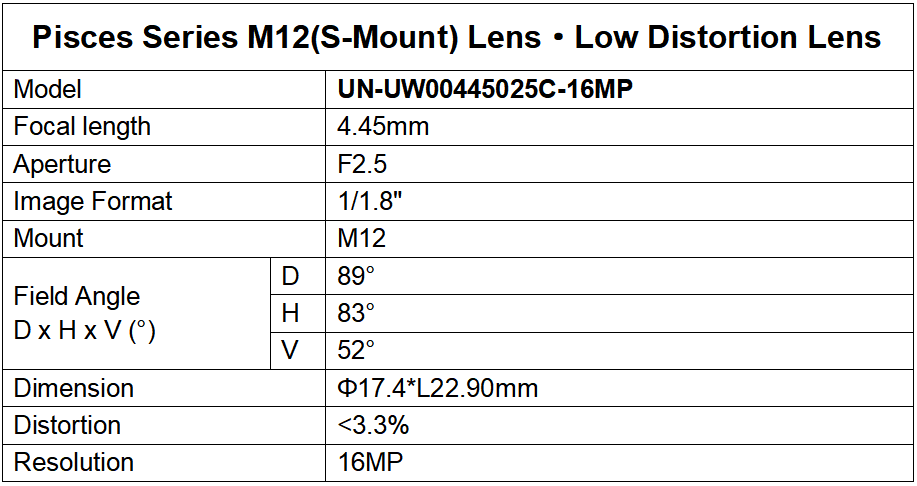

· 1/1.8" छवि प्रारूप के लिए विकसित
· कम विरूपण
· उच्च सापेक्ष रोशनी

· फोकस और आईरिस को स्क्रू से स्थिर किया गया

उत्पाद की जानकारी: अनुरोध पर कस्टम डिजाइन उपलब्ध हैं।

For high-resolution web inspection, semiconductor wafer inspection, print inspection, etc.

· Developed for 86mm big frame sensor
· Low distortion
· Lens for 16K line scan camera
· Excellent optical performance, uniform imaging of center and edge

Product information: Custom designs are available upon request.

उत्पाद की विशेषताएँ:

· φ28 छवि प्रारूप के लिए विकसित
· तरंगदैर्ध्य: 900-1700nm
· बड़ा एपर्चर, F1.4 तक
· कॉम्पैक्ट और हल्के वजन का डिज़ाइन

उत्पाद की विशेषताएँ:

· 32 मिमी बड़े फ्रेम सेंसर के लिए विकसित

· उत्कृष्ट ऑप्टिकल प्रदर्शन, केंद्र और किनारे की एकसमान इमेजिंग

उत्पाद जानकारी: अनुरोध पर कस्टम डिजाइन उपलब्ध हैं।

1। जर्मेनियम (जीई)

जर्मेनियम (जीई) 8-12 μm तरंग दैर्ध्य बैंड में उच्च प्रदर्शन अवरक्त इमेजिंग सिस्टम के लिए पसंदीदा लेंस और विंडो सामग्री है। इसकी उच्च अपवर्तनांक न्यूनतम सतह वक्रता के कारण कम बिजली इमेजिंग प्रणालियों के लिए आदर्श बनाता है। रंगीन विपथन छोटा है, अक्सर सुधार की आवश्यकता को समाप्त करता है।

2। सिलिकॉन (सी)

सिलिकॉन (si) czochralski पुलिंग तकनीक (cz) द्वारा उगाया जाता है और इसमें कुछ ऑक्सीजन होते हैं जो अवशोषण बैंड का कारण बनता है 9 माइक्रोनोसेटो से बचने के लिए, सामग्री एक फ्लोट-ज़ोन (fz) प्रक्रिया द्वारा तैयार की जा सकती है। ऑप्टिकल सिलिकॉन को आमतौर पर हल्के से डोप किया जाता है (5 से 40 ओम सेमी) 10 माइक्रोन से ऊपर सबसे अच्छा संचरण के लिए, और डोपिंग आमतौर पर बोरॉन (पी-प्रकार) और फास्फोरस (एन-प्रकार) है। डोपिंग के बाद सिलिकॉन में एक और पास बैंड है: 30 से 100 माइक्रोन जो केवल उच्च प्रतिरोधकता में प्रभावी है असंगत सामग्री।

cz सिलिकॉन आमतौर पर 1.5-8 माइक्रोन क्षेत्र में अवरक्त रिफ्लेक्टर और खिड़कियों के लिए सब्सट्रेट सामग्री के रूप में उपयोग किया जाता है। 9 माइक्रोन पर मजबूत अवशोषण बैंड इसे सीओ 2 लेजर ट्रांसमिशन अनुप्रयोगों के लिए अनुपयुक्त बनाता है, लेकिन यह अक्सर होता है इसकी उच्च तापीय चालकता और कम घनत्व के कारण लेजर दर्पण के लिए उपयोग किया जाता है। खिड़की के रूप में आवेदन, लेंस में 1.5 - 8 उम क्षेत्र; co2 लेजर और स्पेक्ट्रोमीटर अनुप्रयोगों के लिए दर्पण।

गहन गर्मी और दबाव में मल्टीस्पेक्ट्रल zns, क्रिस्टलीय जाली के भीतर के दोष लगभग समाप्त हो जाते हैं, ए 0.4 से 12 माइक्रोन तक न्यूनतम तितर बितर और उच्च संचरण विशेषताओं वाली पानी-साफ़ सामग्री। यह सामग्री है उच्च प्रदर्शन वाले सामान्य एपर्चर सिस्टम के लिए विशेष रूप से अच्छी तरह से अनुकूल है जो एक व्यापक तरंग दैर्ध्य में प्रदर्शन करना चाहिए स्पेक्ट्रम।

विशेष विवरण:

सामग्री: zns मल्टीस्पेक्ट्रल
व्यास सहिष्णुता: --------------------- +0.0, -0.1 मिमी
मोटाई सहिष्णुता: -------------------- mm 0.1 मिमी
स्पष्ट एपर्चर: ---------------------------- & gt; 85%
समानांतरवाद: ----------------------------------- 3 चाप मिनट
सतह की गुणवत्ता: ---------------------------- 80-50 खरोंच और खुदाई
तरंग विरूपण: -------------------- λ / 2 प्रति 25 मिमी @ 633 मिमी
बेवल: ----------------------------------------- सुरक्षात्मक (& lt; 0.2 मिमी x 45 °)
कोटिंग: -------------------------------------- वैकल्पिक, uncoated, ar कोटिंग, आदि --------

4. znse सामग्री

znse अवरक्त में कम अवशोषण के लिए लेंस, विंडोज, आउटपुट कपलर और बीम विस्तारकों के लिए एक पसंदीदा सामग्री है तरंग दैर्ध्य और इसके दृश्य संचरण। उच्च-शक्ति अनुप्रयोगों के लिए, यह महत्वपूर्ण है कि सामग्री थोक अवशोषण और आंतरिक दोष संरचना को सावधानीपूर्वक नियंत्रित किया जाना चाहिए, ताकि न्यूनतम-नुकसान की पॉलिशिंग तकनीक को नियोजित किया जा सके, और उच्चतम गुणवत्ता वाले ऑप्टिकल पतली-फिल्म कोटिंग्स का उपयोग किया जाता है। सामग्री अवशोषण co2 लेजर वैक्यूम कैलोरीमीटर द्वारा सत्यापित है। हमारे गुणवत्ता आश्वासन विभाग अनुरोध पर परीक्षण और विशिष्ट प्रकाशिकी प्रमाणन प्रदान करता है।

znse गैर-हीड्रोस्कोपिक और रासायनिक रूप से स्थिर है, जब तक कि मजबूत एसिड के साथ इलाज नहीं किया जाता है। अधिकांश औद्योगिक में इसका उपयोग करना सुरक्षित है क्षेत्र, और प्रयोगशाला वातावरण।
